安装注意事项

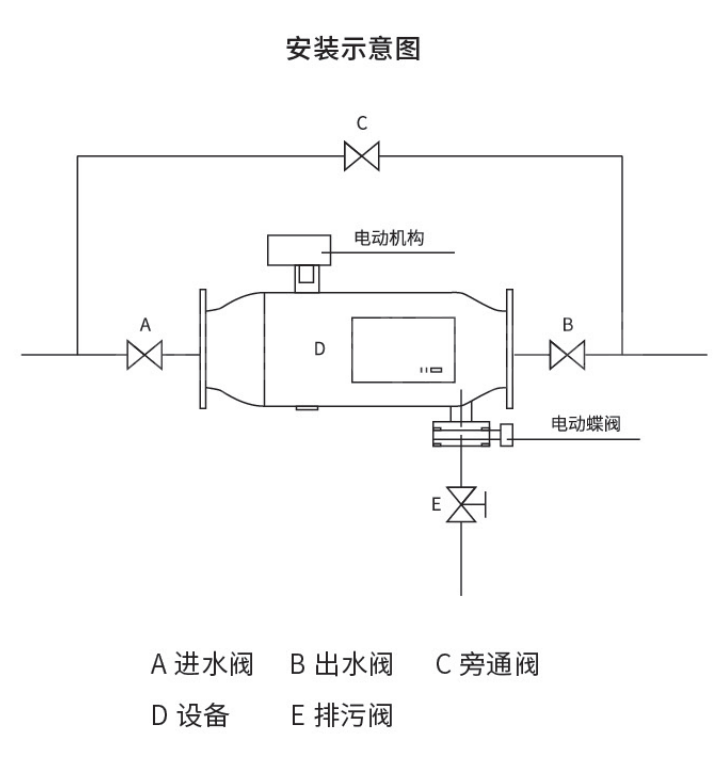

1、设备应采用旁通式安装,以便设备在不停机状态下检修与维护。

2、本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接,当垂直安装时,设备进水口朝上,水平安装时,排污口朝下。

3、设备进水口、出水口、排污口均应加装阀门(排污阀应为快速阀)。

4、设备之间净距离不小于1500mm;设备与墙体净距离不小于1000mm;设备与四周应留出不小于500mm的维修空间。

5、设备进出口管道上,应以靠近管口处设置管道支架;直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。

使用说明

1.系统运行前应检查管路安装是否正确，必须按设备上的方向安装设备。

2.对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门，隔离设备。

3.检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀.

4.全自动反冲洗过滤器电控箱操作说明

1)接通电源(380v或220v箱内有电路图) ,打开箱内电闸，电源指示灯亮,过滤器进入正常工作状态(每次接通电源，机器先排污后复位,进入运行状态,正常工作指示灯亮)。

2)控制方式

压差控制(可选):排污时间的设定,设备出厂默认的排污时间为60S,客户可根据需要自行设定排污时间，设备的清洗排污是由定时和压差共同控制的，随着设备滤芯内部杂质的增多，设备进出口(滤芯内外)压差达到0.05MPa时，设备开始排污，排污时，正在排污指示灯亮，排污阀打开，反冲洗蝶板关闭，设备进行清洗排污工作，压差小于0.05Mpa且排污时间达到50秒后，恢复正常工作状态，排污阀关，反冲洗蝶板开。调整压差的方法就是调整压差开关(参照相应说明书)。

定时控制:排污时间调整好后，调整清洗周期，默认为24h。当设备连续工作时间达到24h时，设备进行清洗排污工作，60s后恢复正常工作状态。客户可根据需要自行设定清洗周期。定时和压差控制是同时进行互为补充，确保系统正常运行。

手动控制:设备设定了强制排污按钮，以应对系统特殊需要，放到手动功能即可人为进行强制排污。

扳手控制;特殊情况下，如排污阀打开排污时突然断电无法关闭，可以用扳手关闭排污阀。

运程控制:控制箱内留有运程控制和信号接口，可根据需要实现集中控制。
